產品型號:VH08
所屬分類:光伏用回轉減速機
訪問人數:736
發布日期:2022-02-16
產品簡介:光伏用回轉減速機廣泛應用于太陽能光伏、光熱跟蹤發電領域,可用于單軸跟蹤器、雙軸跟蹤等產品上。本產品其采用了立式結構設計,有效的簡化了支架的復雜結構設計,降低了整體系統造價成本。采用了新工藝進行處理,使得產品的跟蹤精度能夠可達到0.2度以上,能夠?qū)崿F(xiàn)定位準確。輸入接口靈活,可以方便各種液壓馬達、減速電機連接輸入。
了解更多8寸立式回轉裝置,帶24V有刷/無刷直流電機或其他類型驅動電機,高防護等級確保產品在沙漠、戈壁灘等戶外應用中,具備良好且持續的性能。該產品主要應用于光伏跟蹤發電行業,提高發電效率。
傳動方式:斜齒輪、包絡蝸桿傳動
密封方式:骨架油封條密封
減速比:50:1
傾翻力矩:33.9kN.m(max)
保持力矩:45kN.m
精度等級:≤0.2°
防護等級:IP65
環境溫度:-30~+70℃
蝸桿輸入端:φ25帶平鍵
回轉減速器性能參數表 | ||
項目 | 單位 | |
輸出轉速 | rpm | ≤0.029 |
額定輸出轉矩 | N.m | 8400 |
傾覆力矩(MAX) | KN.m | 10.4 |
保持力矩 | KN.m | 34 |
減速比 | 60:1 | |
精度等級 | ≤0.2 |
電機性能參數 | ||
額定電壓 | 24V | |
額定電流 | ≤4.9A | |
額定轉矩 | N.m | 300 |
額定轉速 | rpm | 1.768 |
環境溫度 | c | -30℃~+70℃ |
IP等級 | IP65 |

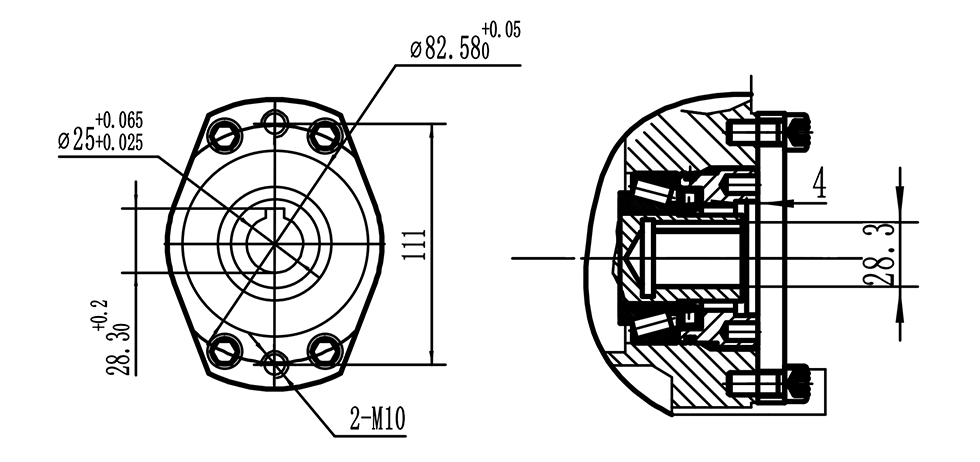

B-B視圖(蝸桿連接部位選項)
