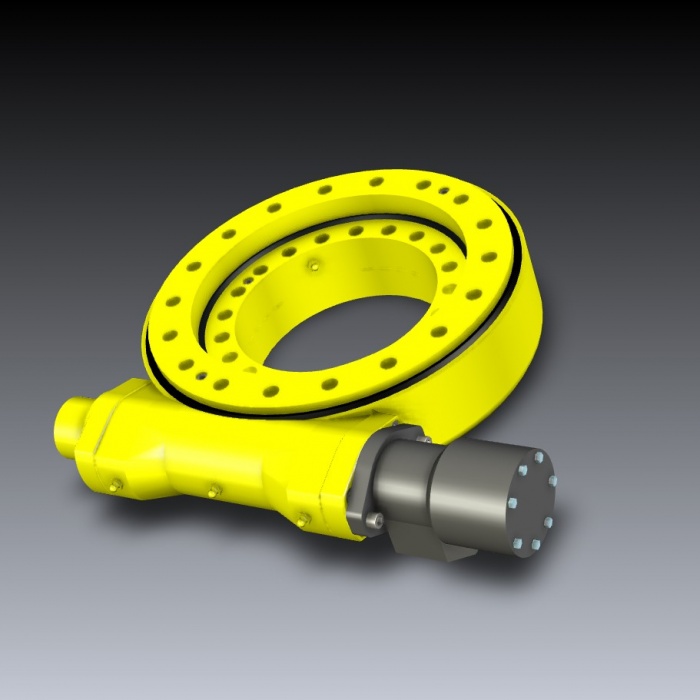

產品型號:SE12
所屬分類:工程用回轉減速機
訪問人數:331
發布日期:2022-02-17
產品簡介:工程用回轉減速機主要用于工程機械、園林機械、建筑機械、游樂場、交通運輸?shù)刃袠I(yè),可用于高空作業車、隨車起重機、液壓平板車、機器人等產品上。它擁有較強的傾覆力矩及軸向力,可應對惡劣工況,該裝置擁有體積小、安裝維護方便,密封性能好的優勢。
了解更多工程用回轉減速機主要用于工程機械、園林機械、建筑機械、游樂場、交通運輸?shù)刃袠I(yè),可用于高空作業車、隨車起重機、液壓平板車、機器人等產品上。它擁有較強的傾覆力矩及軸向力,可應對惡劣工況,該裝置擁有體積小、安裝維護方便,密封性能好的優勢。
傳動方式:蝸輪蝸桿傳動
密封方式:密封條密封
減速比:79:1
傾翻力矩:57kN.m(max)
軸向載荷:760kN
精度等級:≤0.15°
蝸桿輸入端:6B花鍵孔,φ25帶平鍵
回轉減速器性能參數表 | ||
項目 | 單位 | |
輸出轉速(斷續) | rpm | 1.256 |
額定輸出轉矩 | N.m | 7500 |
傾覆力矩(MAX) | KN.m | 54.3 |
保持力矩 | KN.m | 43 |
軸向靜載荷 | KN | 475 |
軸向動載荷 | KN | 114 |
徑向靜載荷 | KN | 190 |
徑向動載荷 | KN | 100 |
減速比 | 78:1 | |
精度等級 | ≤0.17° |
液壓馬達性能參數 | ||
壓力 | 12.1 | |
流量 | L/min | 23 |
|

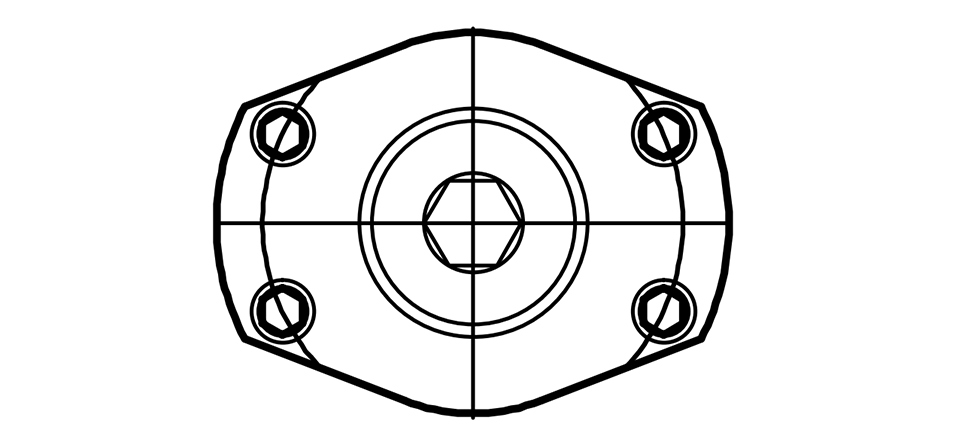

A向視圖

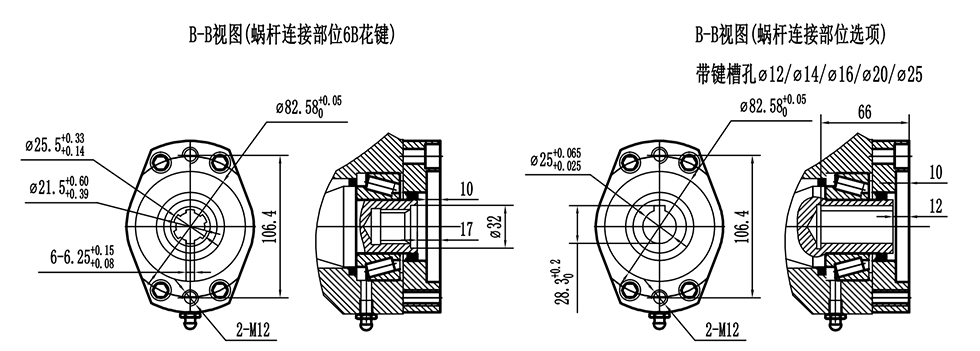

B-B視圖
